Restauration du turbo Garrett 465296-0004 de Lotus Esprit Turbo : une préparation Stage 1 chez BG Turbo

Certaines automobiles traversent les décennies sans perdre leur pouvoir de fascination. La Lotus Esprit Turbo en fait partie. Dans notre atelier BG Turbo, à Marseille, nous avons pris en charge un turbocompresseur Garrett 465296-0004 destiné à cette sportive britannique, pour une restauration mécanique accompagnée d'une préparation Stage 1.

L'objectif : préserver un turbocompresseur ancien, résoudre les anomalies signalées et améliorer sa configuration grâce à une roue de compresseur forgée MFS Performance, tout en respectant les contraintes de cette mécanique historique.

Lotus Esprit Turbo : une sportive britannique devenue mythique

Présentée dans les années 1970, la Lotus Esprit se distingue immédiatement par sa silhouette en coin dessinée par Giorgetto Giugiaro. Sa carrosserie basse, son moteur central arrière et son comportement routier en font l'une des sportives britanniques les plus reconnaissables.

En 1980, l'arrivée de la Lotus Turbo Esprit marque une évolution majeure. Elle reçoit le moteur Lotus Type 910, un quatre cylindres essence de 2 174 cm³, à double arbre à cames en tête et seize soupapes.

Grâce à sa suralimentation Garrett, cette première génération développe environ 210 bhp. Associée à une boîte manuelle à cinq rapports et à une architecture légère, elle propose des performances remarquables pour son époque.

Aujourd'hui, la préservation de cette mécanique représente un véritable enjeu pour les propriétaires et collectionneurs.

Garrett 465296-0004 : un turbocompresseur spécifique à la Lotus Esprit

Le Garrett 465296-0004 appartient à la famille T3 et correspond au modèle TC0301, notamment associé aux premières Lotus Esprit Turbo 2,2 litres à partir de 1980.

On retrouve plusieurs références techniques associées à ce montage :

La référence Garrett 465296-5004S, l'ancienne désignation 465296-4, ainsi que les références constructeur Lotus A901E6372 et 910E6372F. La référence 465296-0006 apparaît également comme une évolution de ce turbocompresseur dans certaines nomenclatures.

L'ensemble central CHRA porte notamment la référence 409853-0022, également identifiée 409853-5022S. Sa composition d'origine comprend un corps central 430027-0025, une roue de turbine 409646-0051, une roue de compresseur 409096-0009, une plaque arrière 409629-0004 et un écran thermique 409627-0000.

Le carter turbine 409632-0003 présente un rapport A/R de 0,63, tandis que le carter compresseur est identifié sous la référence 409115-0012. Le kit de réparation 707897-0001 figure parmi les éléments associés à cette configuration, avec les références de joints 409039-0001, 210315, 210023 et 210021.

Ces informations constituent des repères d'identification. Sur un turbo ancien, la vérification des pièces réellement montées reste indispensable avant toute intervention.

Un jeu excessif suspecté et une fuite à l'échappement

Le propriétaire de cette Lotus Esprit avait préalablement démonté son turbocompresseur et souhaitait faire contrôler un éventuel jeu excessif de l'axe.

Une fuite de gaz d'échappement au niveau du turbo avait également été signalée.

Dans notre atelier, l'expertise permet notamment de contrôler les jeux radial et axial, l'état des paliers, de l'axe, des roues et des carters.

Un jeu perceptible à la main n'indique pas nécessairement une défaillance. Les turbocompresseurs à paliers lisses fonctionnent avec un film d'huile qui participe au centrage de l'ensemble tournant.

Nous expliquons ce phénomène dans notre actualité Est-ce normal d'avoir du jeu dans l'axe d'un turbo ?.

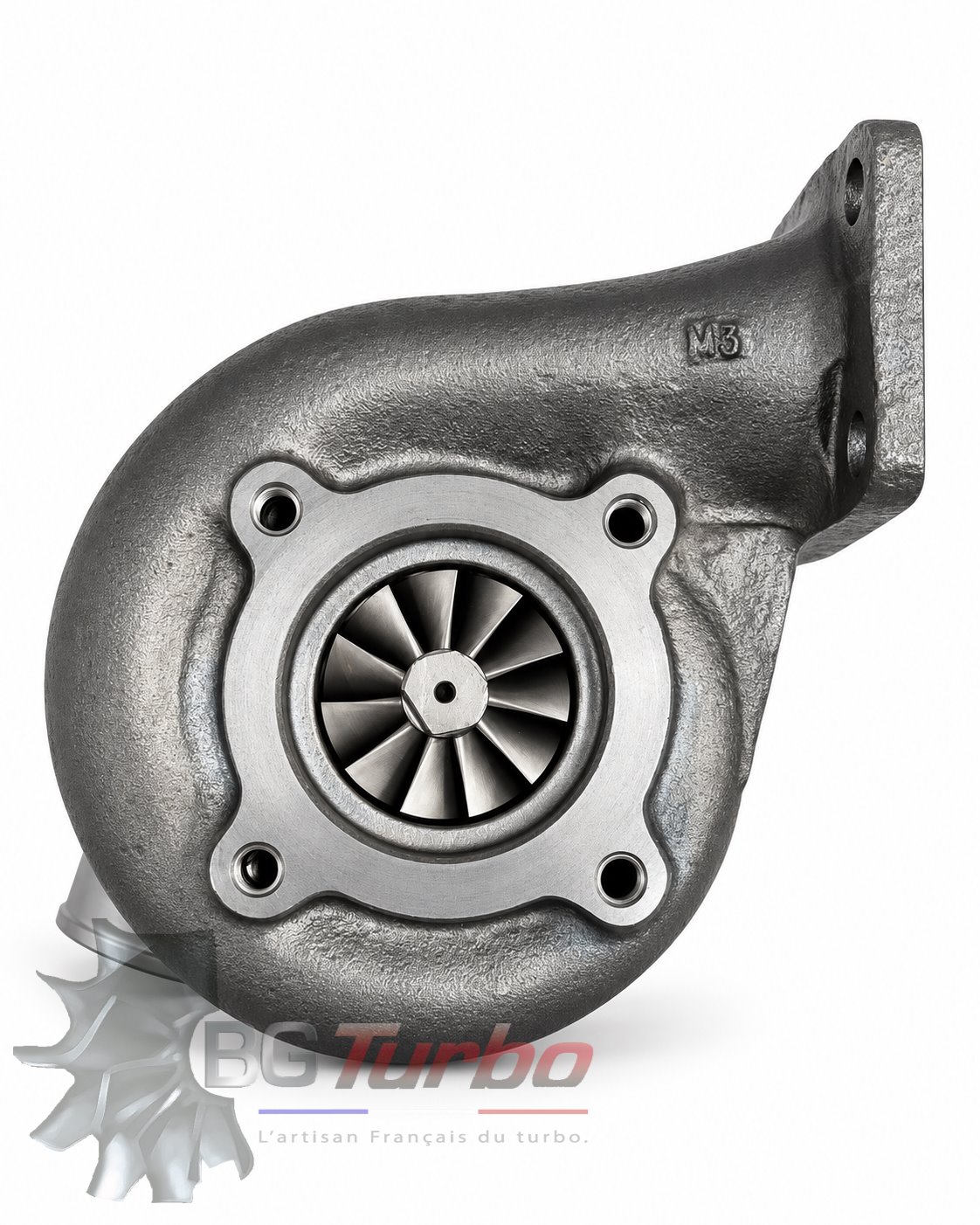

Rectification du carter d'échappement et restauration mécanique

L'intervention comprend une opération de rectification du carter d'échappement afin de traiter les défauts de surface susceptibles de compromettre l'étanchéité.

Ce travail exige une attention particulière sur un turbocompresseur ancien, dont les carters d'origine méritent d'être conservés chaque fois que leur état le permet.

À la demande du client, le kit de réparation fourni est conservé pour l'intervention, sous réserve de son contrôle technique.

Un kit de joints également référencé pour certaines applications Renault 5 Tour de Corse et Maxi 5 figure parmi les pièces prévues pour cette restauration. Cette correspondance de joints n'implique pas l'interchangeabilité des turbocompresseurs.

Pour mieux comprendre les dégradations possibles sur ces composants, découvrez notre actualité consacrée aux fissures des carters d'échappement.

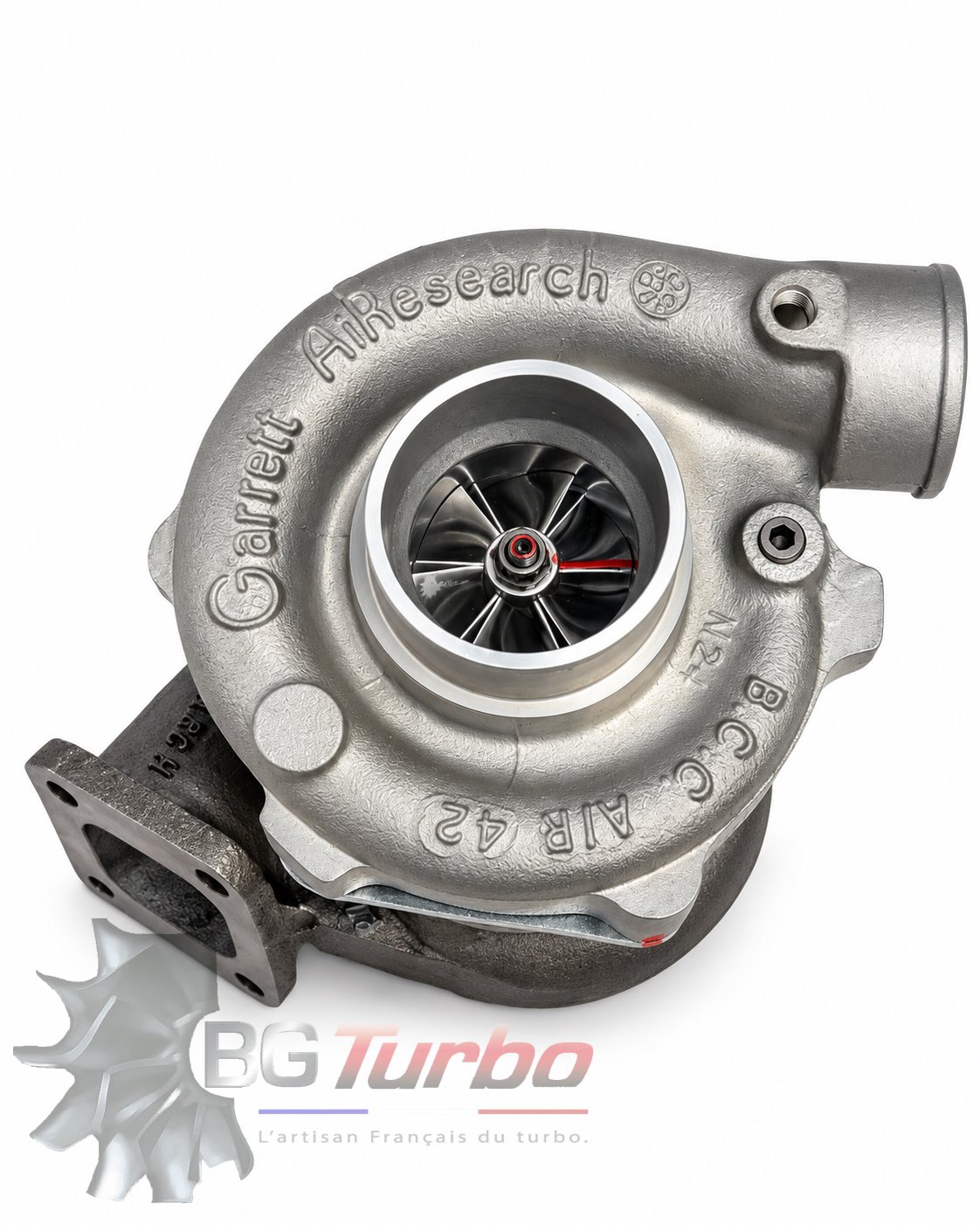

Préparation Stage 1 : une roue forgée MFS Performance 6+6 pales

Au-delà de la restauration, le propriétaire souhaite bénéficier d'une préparation Stage 1.

Notre atelier prévoit le montage d'une roue de compresseur forgée MFS Performance comportant six pales principales et six pales intermédiaires.

Cette roue présente les caractéristiques techniques suivantes : un diamètre d'entrée, ou inducer, de 46,41 mm, un diamètre de sortie, ou exducer, de 60,25 mm, un profil TA31, un angle de 60°, une rotation Forward, un Super Back de 3,81 mm et un alésage de 6,35 mm.

L'architecture MFS, pour Machined From Solid, permet de travailler précisément la géométrie des pales. Selon la configuration du turbo, elle peut contribuer à optimiser le comportement du compresseur et son débit d'air.

Le gain réel dépend néanmoins de l'ensemble de la configuration moteur. Aucune puissance supplémentaire ne peut être garantie sans mesures adaptées.

Pour approfondir ce sujet, consultez notre dossier Roue compresseur MFS forgée : 6+6, 7+7, 9+0 ou 11+0 ?.

Équilibrage dynamique haute vitesse sur banc VSR Schenck TB Sonio

Après l'assemblage du CHRA, notre atelier réalise un contrôle et un équilibrage dynamique haute vitesse sur banc VSR Schenck TB Sonio.

Cette étape est particulièrement importante lors du remplacement d'une roue de compresseur. Les masses tournantes doivent fonctionner avec des vibrations résiduelles maîtrisées afin de limiter les sollicitations mécaniques à très haut régime.

L'intervention comprend également le remontage du turbocompresseur, conformément au devis accepté.

BG Turbo : préserver et restaurer les turbocompresseurs historiques

La restauration de ce Garrett illustre notre approche des turbocompresseurs anciens : privilégier la conservation et la remise en état des composants exploitables, plutôt que leur remplacement systématique.

Cette démarche concerne de nombreuses sportives historiques, comme la Renault 5 Maxi Turbo, dont nous présentons également la restauration des turbocompresseurs.

Elle s'inscrit dans notre engagement pour la préservation des turbos rares et des Youngtimers.

Vous possédez une Lotus Esprit Turbo ou un autre véhicule ancien équipé d'un turbocompresseur devenu difficile à trouver ?

Pour une préparation, remplissez notre formulaire de demande d'hybridation et de préparation.

Pour une restauration à l'origine, utilisez notre formulaire de réparation et de rénovation.

Comment nous contacter ?

BG Turbo, l'artisan français du turbo, atelier spécialisé situé à Marseille depuis 2008.

Téléphone : 04 91 35 00 26

Site internet : www.bg-turbo.com

E-mail : webshop@bg-turbo.com

FAQ : restauration du turbo Garrett de Lotus Esprit

Le Garrett 465296-0004 équipe-t-il toutes les Lotus Esprit Turbo ?

Non. Plusieurs configurations de turbocompresseurs ont été utilisées durant la carrière de la Lotus Esprit. La référence exacte doit être vérifiée sur le turbo d'origine avant toute commande ou intervention.

Peut-on restaurer un turbo Garrett ancien présentant du jeu dans l'axe ?

Oui, lorsque son état mécanique le permet. Une expertise est nécessaire pour contrôler les jeux, l'usure des composants internes et l'état des carters avant d'établir un devis de restauration.

Une préparation Stage 1 avec roue MFS est-elle envisageable sur un turbo de collection ?

Oui, sous réserve de compatibilité technique. Elle permet de faire évoluer la configuration du compresseur tout en conservant une partie importante du turbocompresseur d'origine. Le résultat dépend notamment de la géométrie choisie et du fonctionnement global du moteur.
