Turbo Kawasaki GPZ 750 Turbo Hitachi HT10B : retour d’huile et pompe de réaspiration

Turbo Kawasaki GPZ 750 Turbo Hitachi HT10B : fonctionnement, retour d’huile et conseils techniques

La Kawasaki GPZ 750 Turbo fait partie des motos japonaises les plus marquantes de l’époque turbo. Produite au milieu des années 1980, elle a été conçue autour d’une architecture très spécifique, avec un moteur 4 cylindres de 738 cm³, une injection électronique et un turbocompresseur Hitachi HT10B monté très bas sur le moteur.

Cette implantation rend la moto particulièrement intéressante sur le plan technique, mais elle impose aussi une attention particulière au circuit de lubrification du turbo. Sur la GPZ 750 Turbo, le retour d’huile ne fonctionne pas comme sur un montage automobile classique.

Fiche technique du turbo Kawasaki GPZ 750 Turbo

Modèle : Kawasaki GPZ 750 Turbo

Type véhicule : Moto sportive turbo

Moteur : 4 cylindres en ligne

Cylindrée : 738 cm³

Alimentation : Injection électronique Kawasaki DFI

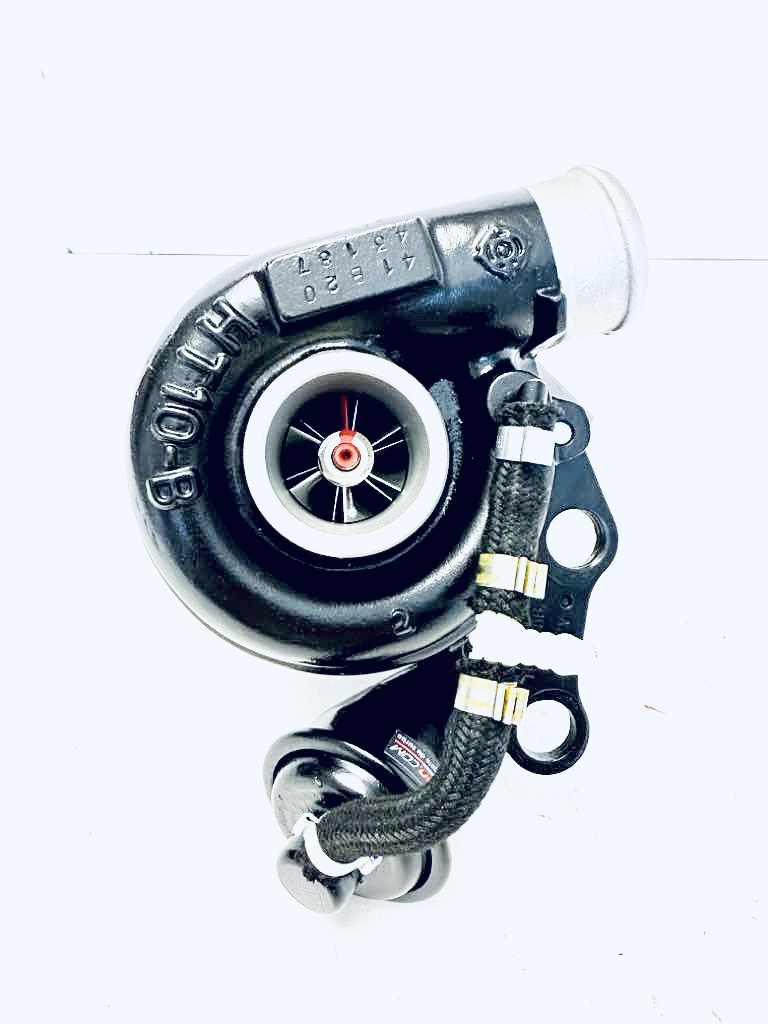

Turbo d’origine : Hitachi HT10B

Référence turbo courante : HT10-41B20

Références associées : 047-101, 047101, 8900-1093

Application : Kawasaki Z750 / GPZ 750 Turbo, moteur KZ750GP

Pression de suralimentation d’origine : environ 0,7 bar selon configuration et conditions de mesure

Un turbo placé sous le niveau d’huile moteur

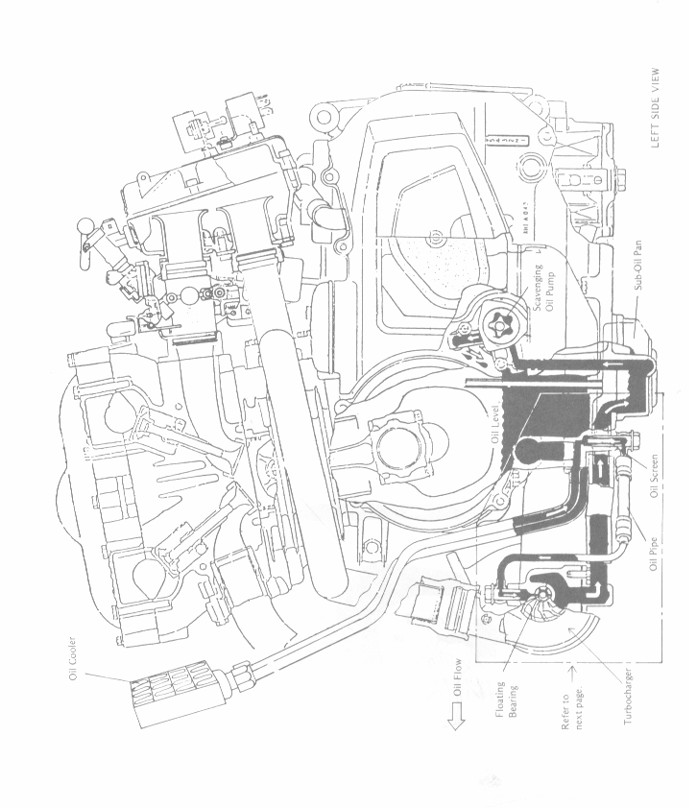

Le point technique le plus important sur la Kawasaki GPZ 750 Turbo concerne la position du turbocompresseur. Le turbo Hitachi HT10B est situé très bas sur le moteur, sous le niveau d’huile du carter.

Sur un turbo classique, l’huile arrive sous pression dans le carter central pour lubrifier les paliers, puis redescend naturellement vers le carter moteur par gravité. Sur cette moto, ce retour gravitaire est impossible ou insuffisant. L’huile doit donc être aspirée activement après son passage dans le turbo.

C’est le rôle de la pompe de réaspiration d’huile, aussi appelée scavenging oil pump.

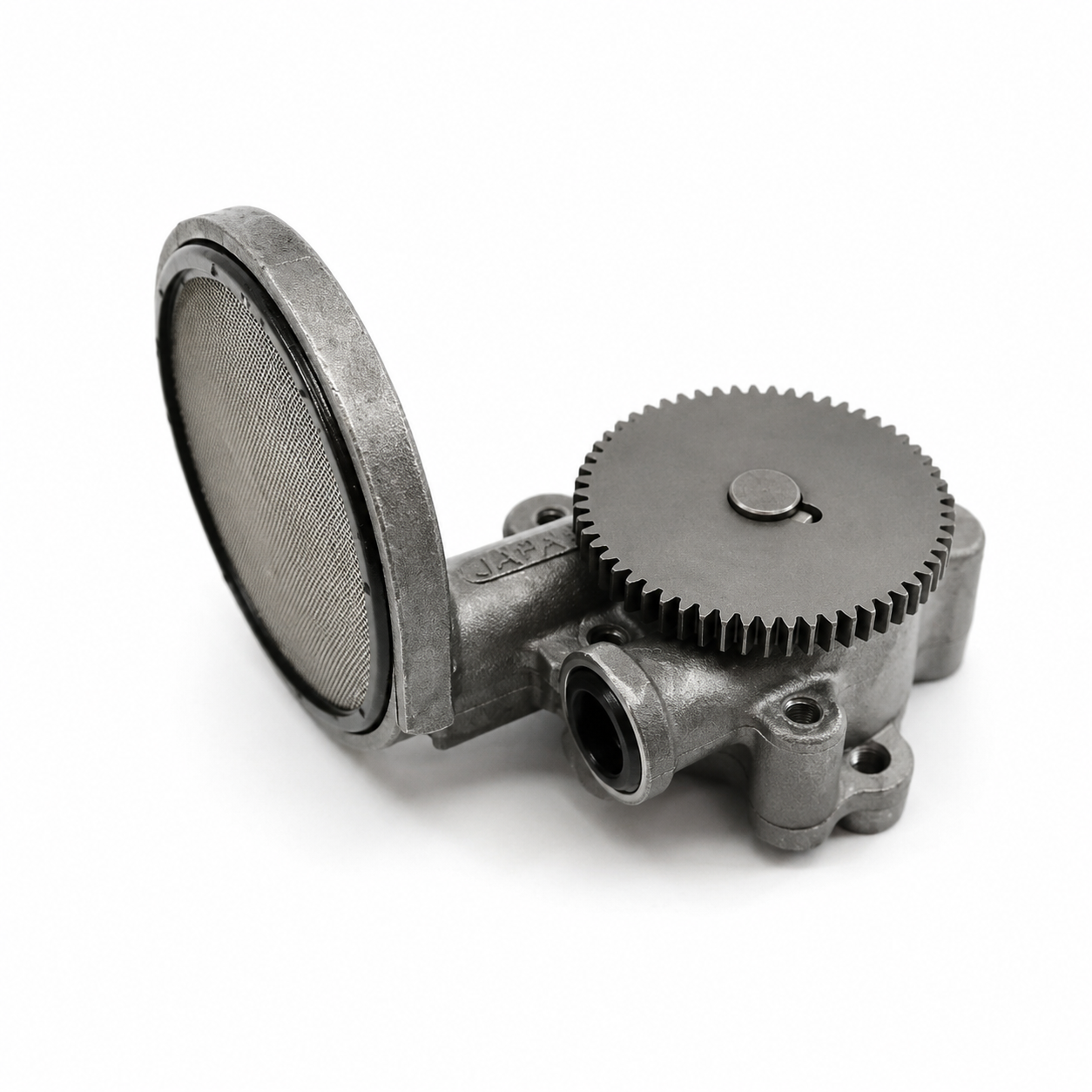

Fonctionnement de la pompe de réaspiration d’huile

La pompe de réaspiration d’huile ne sert pas à alimenter le turbo en huile. Son rôle est d’évacuer l’huile qui ressort du turbo après lubrification des paliers flottants.

L’huile arrive sous pression dans le carter central du turbo. Elle lubrifie l’ensemble tournant, puis ressort par la sortie d’huile du turbo. Comme le turbo est placé sous le niveau d’huile moteur, cette huile ne peut pas revenir correctement seule vers le carter.

La pompe de réaspiration aspire donc l’huile en sortie de turbo, puis la renvoie vers le moteur. Elle empêche l’huile de stagner dans le carter central du turbo.

Ce point est essentiel, car un turbo n’est pas conçu pour fonctionner avec son carter central rempli d’huile. Les segments d’étanchéité d’un turbo ne sont pas des joints spi capables de retenir une pression ou une accumulation permanente d’huile. Ils fonctionnent correctement uniquement si l’huile est évacuée rapidement après la lubrification.

Conséquences d’une pompe de réaspiration défectueuse

Si la scavenging oil pump ne fonctionne plus correctement, l’huile s’accumule dans le carter central du turbo. Le niveau d’huile monte dans le turbo, puis l’huile peut passer côté turbine ou côté compresseur.

Les symptômes peuvent être importants :

- Fumée bleue ou blanche à l’échappement

- Huile dans l’échappement

- Huile dans l’admission

- Huile dans le carter compresseur

- Turbo qui semble fuir alors qu’il peut être mécaniquement correct

- Encrassement du circuit d’admission

- Échauffement anormal du carter central

- Usure accélérée des paliers flottants

- Casse prématurée de l’ensemble tournant

Sur cette moto, une fuite d’huile ne signifie donc pas automatiquement que le turbo est défectueux. Le problème peut venir du circuit de retour d’huile, de la pompe de réaspiration, d’une durite bouchée, d’une crépine obstruée ou d’un mauvais débit d’évacuation.

Dysfonctionnements possibles de la pompe de réaspiration

La pompe de réaspiration d’huile peut perdre son efficacité pour plusieurs raisons :

- Engrenages internes usés ou cassés

- Corps de pompe rayé ou marqué

- Grippage interne

- Crépine d’huile obstruée

- Durite de retour bouchée ou pincée

- Prise d’air sur le circuit d’aspiration

- Mauvais remontage du circuit d’huile

- Pollution ou dépôt dans le bas moteur

- Huile ancienne, chargée ou contaminée

Avant de conclure à une panne du turbo, il faut donc impérativement contrôler la capacité réelle de la pompe à aspirer l’huile en sortie de turbo et à la renvoyer correctement vers le moteur.

Impact direct sur le turbo Hitachi HT10B

Un turbo Hitachi HT10B restauré peut être rapidement détérioré si la pompe de réaspiration ne fonctionne pas correctement. L’accumulation d’huile dans le carter central provoque une mauvaise évacuation thermique, une pollution interne et une contrainte anormale sur l’ensemble tournant.

À terme, cela peut entraîner une carbonisation de l’huile, une usure des paliers flottants, un jeu axial ou radial excessif, un contact entre les roues et les carters, puis une casse du turbo.

C’est pour cette raison que BG Turbo recommande de ne jamais remonter un turbo restauré sur une Kawasaki GPZ 750 Turbo sans contrôler le circuit complet de lubrification et de retour d’huile.

Restauration du turbo Kawasaki GPZ 750 Turbo par BG Turbo

Le Hitachi HT10B est un turbo ancien, rare et spécifique. Sa restauration demande une approche différente d’un simple échange standard.

Chez BG Turbo, le turbo est démonté, nettoyé, contrôlé et mesuré. Les carters, les portées, l’ensemble tournant, les paliers, la butée, les segments, la wastegate et les raccords d’huile sont vérifiés afin de déterminer la solution de restauration adaptée.

Selon l’état du turbo confié, BG Turbo peut remplacer les éléments internes nécessaires, reprendre certaines surfaces si cela est possible, remonter le turbo avec précision et réaliser un équilibrage adapté.

L’objectif est de conserver un montage compatible avec l’origine tout en fiabilisant le turbocompresseur dans la limite de l’état des pièces récupérables.

Conseil BG Turbo avant remontage

Avant toute remise en route d’une Kawasaki GPZ 750 Turbo, il faut contrôler :

- La pompe de réaspiration d’huile

- La crépine d’huile

- La durite de sortie d’huile du turbo

- Le retour vers le carter moteur

- L’absence de prise d’air sur le circuit

- L’alimentation en huile du turbo

- La mise à l’air moteur

- Le niveau d’huile

- L’état général du circuit de lubrification

Un turbo restauré ne doit jamais être remonté sur un circuit d’huile douteux. Sur cette moto, le fonctionnement de la pompe de réaspiration est aussi important que l’état du turbo lui-même.

Pourquoi confier ce turbo à BG Turbo ?

BG Turbo est un atelier français spécialisé dans la réparation, le reconditionnement et la restauration de turbocompresseurs. Les turbos anciens, rares ou devenus difficiles à remplacer demandent une vraie analyse technique.

Sur une Kawasaki GPZ 750 Turbo, il ne suffit pas de remplacer des pièces internes. Il faut comprendre l’implantation du turbo, le fonctionnement du retour d’huile, le rôle de la pompe de réaspiration et les risques liés à une mauvaise évacuation de l’huile.

Cette expertise permet de préserver le turbo Hitachi HT10B et d’éviter une casse prématurée après restauration.

FAQ

Quel est le turbo d’origine de la Kawasaki GPZ 750 Turbo ?

Le turbo d’origine de la Kawasaki GPZ 750 Turbo est un Hitachi HT10B. Il est également associé à la référence HT10-41B20 et aux références catalogue 047-101 ou 047101.

À quoi sert la pompe de réaspiration d’huile sur la GPZ 750 Turbo ?

La pompe de réaspiration d’huile aspire l’huile en sortie de turbo et la renvoie vers le moteur. Elle est indispensable car le turbo est placé très bas, sous le niveau d’huile moteur, ce qui empêche un retour d’huile gravitaire classique.

Pourquoi un turbo restauré peut-il fumer après remontage ?

Un turbo restauré peut fumer si l’huile ne s’évacue pas correctement. Sur la Kawasaki GPZ 750 Turbo, une pompe de réaspiration défectueuse, une crépine bouchée ou une durite de retour obstruée peuvent provoquer une accumulation d’huile dans le turbo et donner l’impression d’une fuite turbo.

Laissez un avis sur notre atelier BG Turbo si vous avez été satisfait.

Pour une demande de diagnostic ou de restauration de turbo Kawasaki GPZ 750 Turbo, contactez BG Turbo avec la référence de votre turbo et les symptômes constatés.

Hashtags

#BGTurbo #KawasakiGPZ750Turbo #GPZ750Turbo #Kawasaki750Turbo #ZX750E #TurboHitachi #HitachiHT10B #HT1041B20 #TurboMoto #MotoTurbo #PompeDeReaspirationHuile #ScavengingOilPump #RetourHuileTurbo #LubrificationTurbo #WastegateTurbo #RestaurationTurbo #ReconditionnementTurbo #TurboAncien #AtelierTurboFrance #ArtisanFrancaisDuTurbo

Product Description

Part Number	047-101
OEM Number	047101
Year	1984-87
Code	8900-1093
Description	HONDA Motorcycle
Manufacturer Part Number	047-101
Turbo Model	HT10-41B20
CHRA
Displacement	0.75 liters, 0750 ccm
Model	Z750
Power	100 HP
Engine	KZ750GP
Manufacturer	Hitachi
