Restauration du turbo IHI RHB52TW Isuzu Stylus XS et Lotus Elan 1.6L – Réparation turbo par BG Turbo

Présentation de l’Isuzu Stylus XS et de la Lotus Elan turbo

Au début des années 1990, plusieurs constructeurs ont exploité les qualités du petit moteur turbocompressé 1.6L pour offrir des performances sportives tout en conservant un poids contenu. C’est notamment le cas de la Lotus Elan de seconde génération et de l’Isuzu Stylus XS.

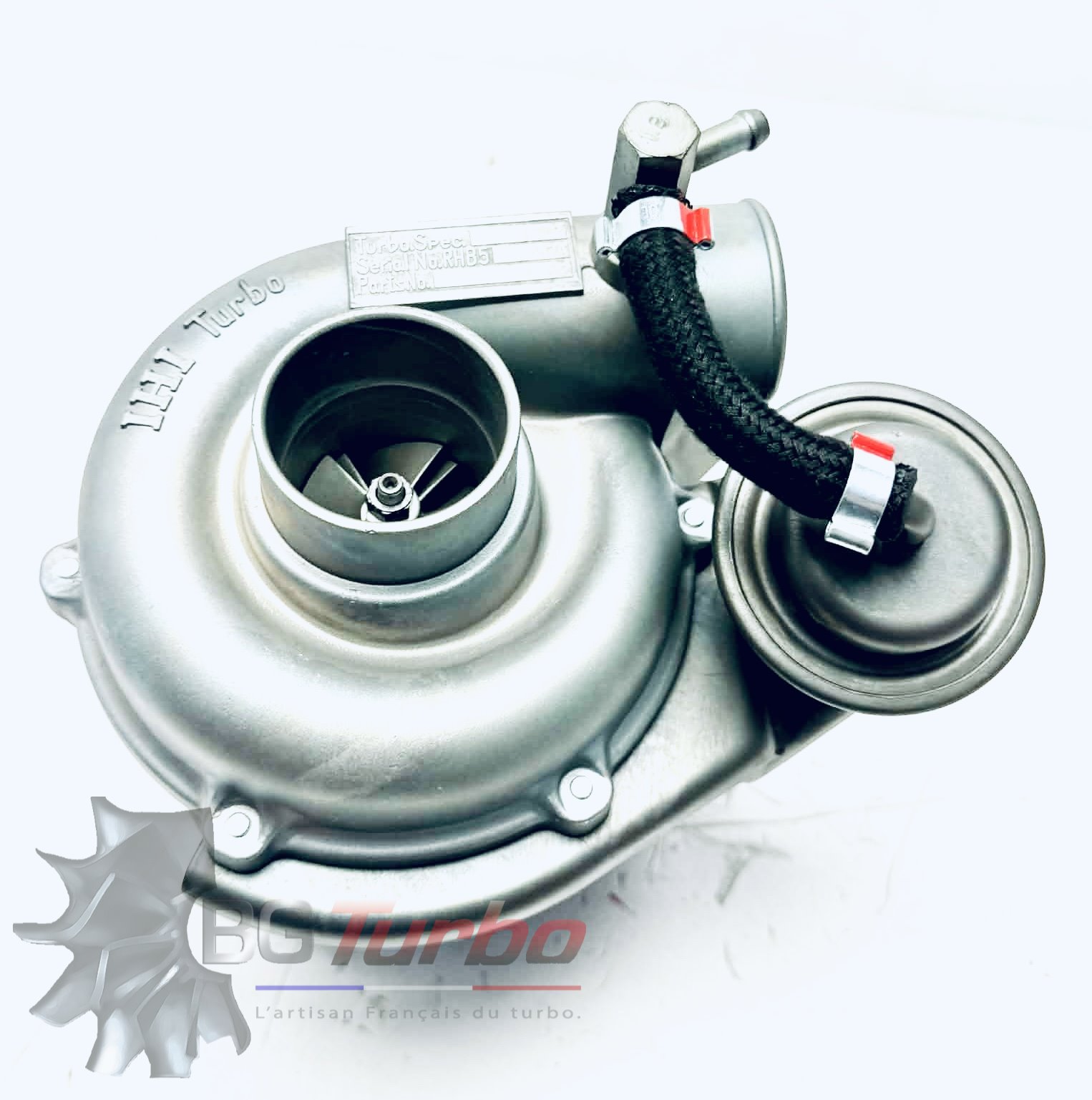

Ces deux véhicules partagent une base technique commune avec le moteur 4XE1, un quatre cylindres essence 1.6 litre capable de délivrer des performances remarquables grâce à l’utilisation d’un turbocompresseur. Sur ces modèles, le turbo monté d’origine est un modèle IHI RHB52TW, une référence bien connue des passionnés de youngtimers sportifs.

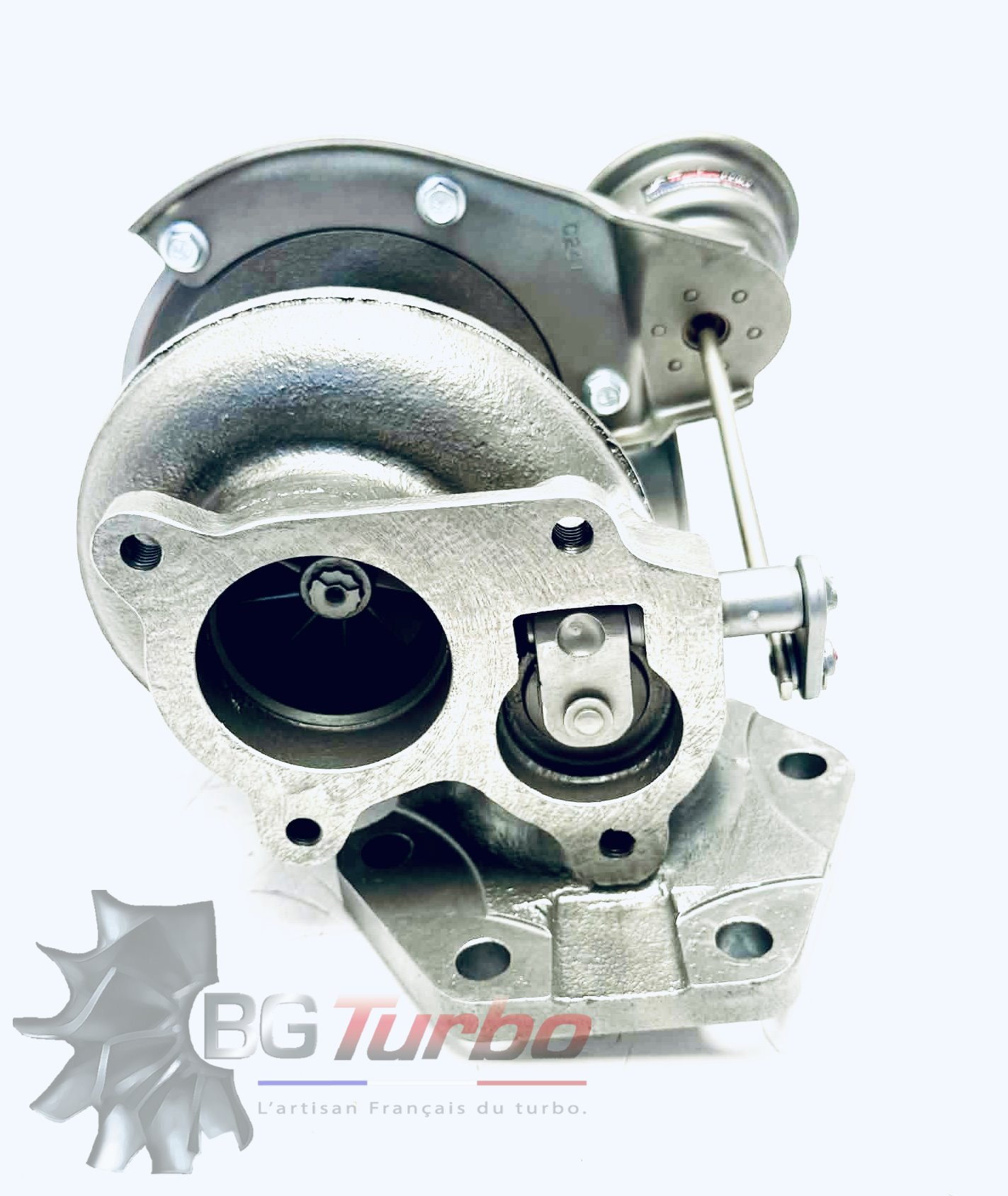

La Lotus Elan turbo produite entre 1992 et 1996 est particulièrement appréciée pour son châssis précis et son comportement dynamique. Associé au moteur 4XE1 turbocompressé, ce roadster offre une expérience de conduite très vivante. L’Isuzu Stylus XS, quant à lui, utilise également cette mécanique performante qui a fait la réputation de cette architecture moteur.

Avec le temps et le kilométrage, le turbocompresseur peut toutefois présenter des signes d’usure : jeu dans l’axe, fumées à l’échappement, perte de puissance ou sifflement anormal. Dans ce cas, une restauration professionnelle du turbo est souvent la meilleure solution pour retrouver les performances d’origine.

La restauration du turbo IHI RHB52TW chez BG Turbo

Chez BG Turbo, nous disposons de l’expérience et des équipements nécessaires pour restaurer les turbocompresseurs IHI équipant les véhicules sportifs des années 1990, dont le modèle RHB52TW monté sur l’Isuzu Stylus XS et la Lotus Elan.

La restauration d’un turbocompresseur comprend plusieurs étapes techniques essentielles.

Tout d’abord, le turbo est entièrement démonté afin d’inspecter chaque composant : turbine, roue de compresseur, palier central, carters et mécanisme de commande de soupape de régulation. Cette phase permet de déterminer précisément l’origine de la panne ou de l’usure.

Les pièces internes sont ensuite contrôlées avec précision. Selon leur état, elles peuvent être remplacées par des pièces neuves adaptées au modèle. Le cœur du turbo, appelé CHRA (ensemble tournant central), est une pièce particulièrement critique puisqu’il contient l’arbre, la turbine et les paliers.

Après remontage avec des composants conformes aux spécifications d’origine, l’ensemble tournant est équilibré sur un banc spécialisé afin d’assurer un fonctionnement stable à très haute vitesse. Un turbocompresseur peut dépasser 200 000 tours par minute, ce qui impose une précision d’équilibrage extrêmement élevée.

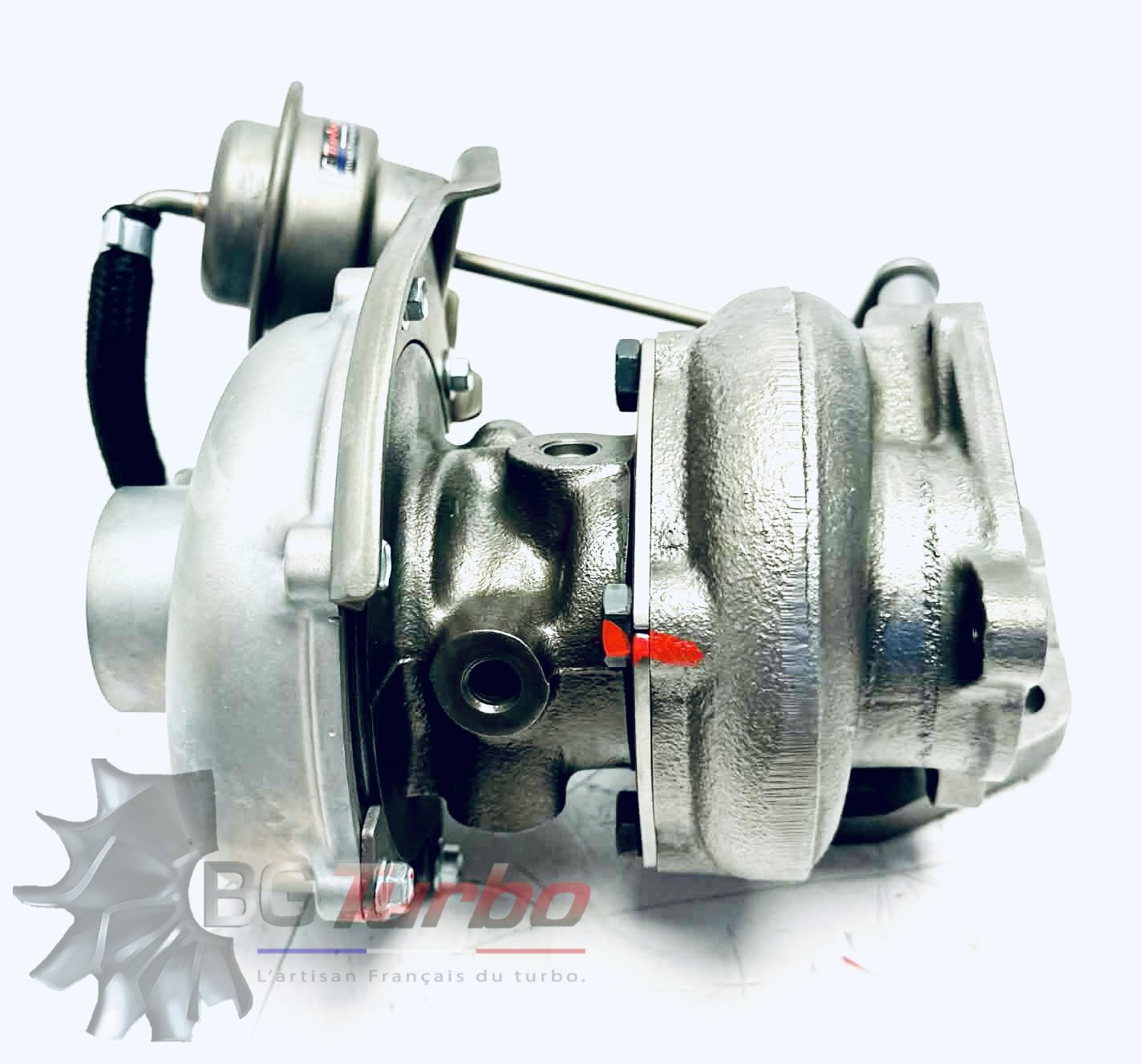

Une fois remonté, le turbo restauré retrouve des performances proches de celles d’origine et peut repartir pour de nombreux kilomètres.

Si vous possédez une Lotus Elan turbo ou une Isuzu Stylus XS et que votre turbocompresseur présente des signes de fatigue, vous pouvez envoyer votre turbo à notre atelier pour diagnostic et restauration.

Formulaire de réparation :
https://www.bg-turbo.com/reparation-renovation-reconditionnement

BG Turbo : un atelier français spécialisé dans la restauration de turbocompresseurs

BG Turbo est un atelier spécialisé dans le reconditionnement et la réparation de turbocompresseurs basé en France. Nous intervenons sur une large variété de turbos : automobiles, véhicules anciens, moteurs marins, poids lourds ou encore applications spécifiques.

Notre expertise couvre également les turbocompresseurs plus rares ou anciens, comme ceux montés sur les véhicules sportifs des années 1980 et 1990. Ces turbos sont parfois difficiles à remplacer aujourd’hui car certaines références ne sont plus fabriquées.

La restauration permet alors de conserver le turbo d’origine tout en retrouvant ses performances. Cette approche est particulièrement appréciée par les collectionneurs et les passionnés de véhicules youngtimers.

Notre atelier dispose d’équipements spécialisés pour le démontage, le contrôle, le nettoyage, le remplacement des composants internes et l’équilibrage haute vitesse des ensembles tournants.

Faire appel à un atelier français comme BG Turbo présente plusieurs avantages : un interlocuteur direct, un diagnostic technique précis, une traçabilité des opérations et un savoir-faire reconnu dans le domaine du turbocompresseur.

Liste de pièces

Part Number : VE130073
Previous Part Number : VB130073, VA130073
OE number : 8-94337-350-2, 8943373502, A100E6127H
V-SPEC : VI77
Year : 1992-
Description : Isuzu, Lotus ELAN

CHRA : NE920028 (553T-531, NE920031, VA810023)(1000040129) MADE IN USA

Turbo Model : RHB52TW-52002TP15NRBRL3911CEZ

Engine : 4XE1-MT
Fuel : 1.6L, 4 Cylinders, Gasoline

Angle α (compressor housing) : 118°
Angle β (turbine housing) : 208°

Bearing Housing : NN133360 (053T-520, NN133362, NN133378, VA810023)(Water Cooled)(1900011199, 1000040129)

Turbine Wheel : NN131502 (223T-515, NN131612, NN161312)(Ind. 52.47 mm, Exd. 43.05 mm, Trm 5.2, 9 Blades)(1100016018)

Comp. Wheel : NN136610 (39T-044)(Ind. 38.53 mm, Exd. 52.19 mm, Trm 4.7, 5+5 Blades, Flatback)(1200020268)

Back plate : NN133021 (64T-002)(1800016033)

Heat shield Number : NN137055 (38T013)(2030016019)

Repair Kit : NN139921 (NN139922)(509T-530, 509T-545)(5000080115)

Turbine Housing : NN139612

Turbine Housing AR : 15

Actuator : NH982511

Gasket (turbine inlet) : 210276 (123901-18090, 2445051)(Inox Steel)

Gasket (turbine outlet) : 210858 (Stainless Steel)

Gasket (oil outlet) : 210636 (122833)(2445067)(Paper)

Gasket (oil inlet) : 1203215 (1203715)(Paper)

Manufacturer : IHI

Applications :
2000- Isuzu Stylus XS with 4XE1-MT Engine
1992-1996 Lotus Elan Bi-turbo 1.6L with 4XE1(EC) Engine

FAQ

Peut-on encore réparer le turbo d’une Lotus Elan des années 1990 ?
Oui. Même si certains turbocompresseurs ne sont plus fabriqués, il est souvent possible de les restaurer grâce au remplacement des composants internes et à l’équilibrage de l’ensemble tournant.

Quels sont les symptômes d’un turbo fatigué sur ces véhicules ?
Les signes les plus fréquents sont une perte de puissance, de la fumée à l’échappement, une consommation d’huile anormale ou un bruit de sifflement inhabituel provenant du turbo.

Comment faire restaurer son turbo chez BG Turbo ?
Il suffit de remplir le formulaire de réparation disponible sur notre site, d’envoyer votre turbocompresseur à notre atelier et nous réalisons ensuite un diagnostic technique avant toute intervention.
