Clapet de décharge du turbo : fonctionnement, symptômes d’usure et risques mécaniques

Comprenez le fonctionnement du clapet de décharge dans le carter échappement d’un turbo, identifiez les symptômes d’un jeu excessif et découvrez les risques ainsi que les solutions proposées par BG Turbo.

Le turbocompresseur est un organe essentiel pour améliorer les performances et le rendement d’un moteur. Parmi ses composants clés, le clapet de décharge situé dans le carter échappement joue un rôle fondamental dans la régulation de la pression de suralimentation. Lorsqu’un jeu excessif apparaît au niveau de ce clapet, les conséquences peuvent être importantes pour le moteur et le turbo lui-même. Voici tout ce qu’il faut savoir sur son fonctionnement, les symptômes d’usure et les solutions possibles.

Quel est le rôle du clapet de décharge dans le carter échappement d’un turbo ?

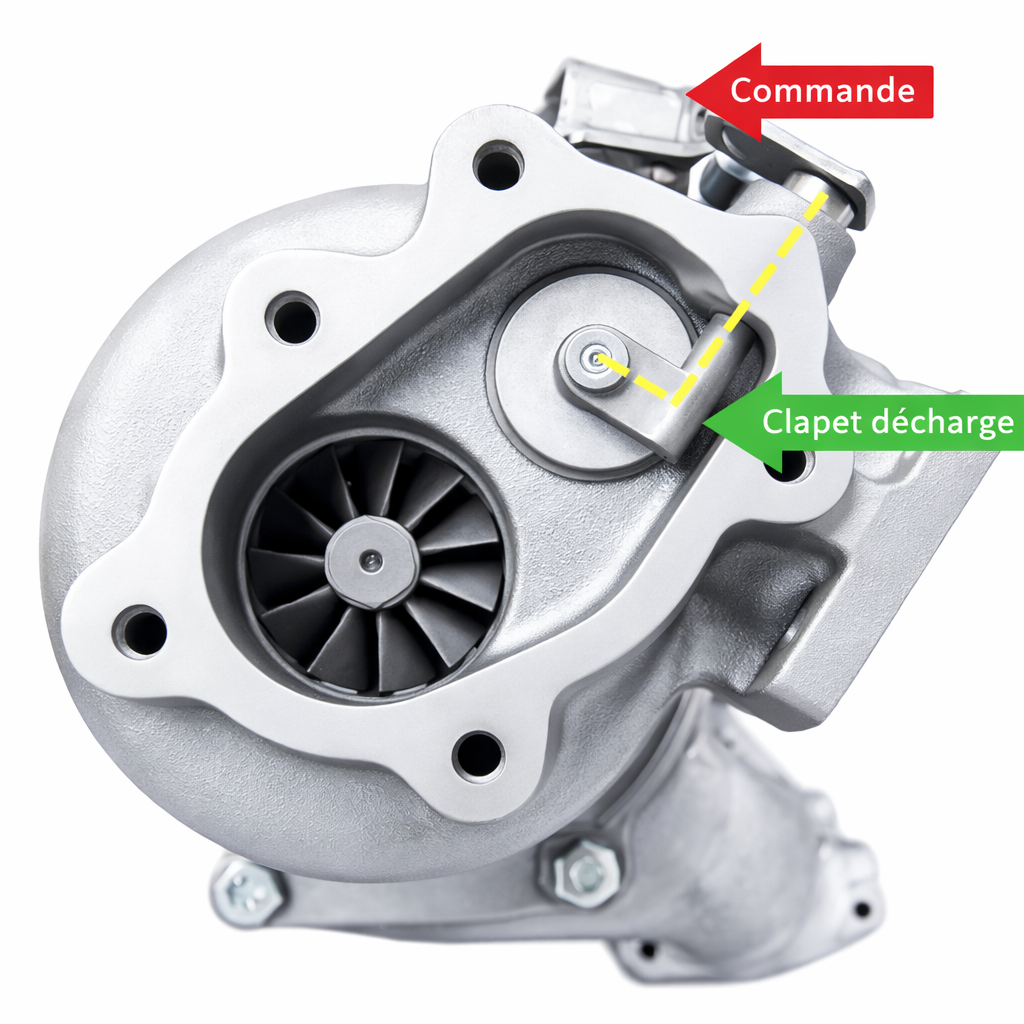

Le clapet de décharge, aussi appelé wastegate, est intégré au carter échappement du turbo. Sa fonction est de réguler la pression des gaz d’échappement qui entraînent la turbine.

Lorsque la pression de suralimentation atteint la valeur définie par le constructeur, le clapet s’ouvre pour dévier une partie des gaz d’échappement. Cela limite la vitesse de rotation du turbo et évite une surpression dangereuse pour le moteur.

Sur un turbo à wastegate interne, le clapet est directement intégré dans le carter échappement. Il est actionné par une capsule pneumatique ou un actionneur électronique selon les générations. Ce système permet de maintenir une pression stable, d’optimiser les performances et de protéger l’ensemble moteur.

Quels sont les symptômes d’un jeu excessif du clapet de décharge ?

Avec le temps, l’axe et le siège du clapet peuvent s’user. Un jeu excessif apparaît alors entre le clapet et son logement dans le carter échappement. Plusieurs signes peuvent alerter.

Un bruit métallique provenant du turbo, souvent décrit comme un cliquetis, particulièrement perceptible à la décélération ou lors des variations de charge.

Une perte de puissance liée à une mauvaise gestion de la pression de suralimentation. Si le clapet ne ferme plus correctement, une partie des gaz d’échappement contourne en permanence la turbine, ce qui réduit la montée en pression.

Des défauts moteur liés à une pression de suralimentation insuffisante ou instable.

Une consommation de carburant en hausse due à un rendement dégradé.

Un diagnostic précis permet de différencier un jeu de wastegate d’un problème d’actionneur ou d’un défaut de régulation.

Quels sont les risques s’il y a trop de jeu ?

Un jeu excessif n’est jamais anodin. À court terme, il entraîne une perte de performances et un fonctionnement irrégulier du moteur.

À moyen terme, les vibrations répétées accélèrent l’usure du carter échappement. Le siège du clapet peut se creuser, rendant l’étanchéité impossible.

Dans certains cas, le clapet peut se déformer ou se détériorer, avec un risque de dommages sur la turbine. Cela peut conduire à une casse complète du turbo et à des réparations beaucoup plus coûteuses.

Un mauvais contrôle de la pression provoque également des cycles de suralimentation et de sous-alimentation qui mettent en contrainte l’ensemble du moteur.

Est-ce réparable ?

Dans la majorité des cas, un jeu important du clapet de décharge dans le carter échappement est difficilement réparable de manière durable.

Lorsque le siège du clapet est usé ou ovalisé, la matière du carter échappement est directement touchée. Or, cette zone subit des températures très élevées et des contraintes thermiques importantes. Une simple reprise ou un ajustement ne garantit pas une tenue fiable dans le temps.

Certaines interventions existent, comme le remplacement du clapet ou une rectification localisée, mais lorsque le jeu est trop important, la solution la plus sûre reste généralement le remplacement du carter échappement ou l’échange standard complet du turbo.

Une réparation partielle peut entraîner un retour rapide du problème, avec à la clé une nouvelle perte de performance et un risque accru de casse. C’est pourquoi un diagnostic professionnel est indispensable afin de déterminer la solution la plus fiable à long terme.

Focus sur les modèles les plus concernés par le jeu de clapet de décharge

Certains turbos à wastegate interne sont particulièrement exposés au problème de jeu au niveau du clapet de décharge, en raison de leur conception et des fortes contraintes thermiques côté échappement. Ce phénomène touche principalement des moteurs essence turbocompressés, souvent sollicités ou reprogrammés.

Les turbos Garrett des séries GT montés sur des blocs 1.4 TSI, 1.8 TSI et 2.0 TFSI sont régulièrement concernés. Avec le temps, l’axe et le siège du clapet s’usent, provoquant un cliquetis à la décélération et une perte progressive de pression de suralimentation.

On retrouve également des cas similaires sur certains BorgWarner K03 et K04, notamment lorsque les températures d’échappement sont élevées de manière répétée.

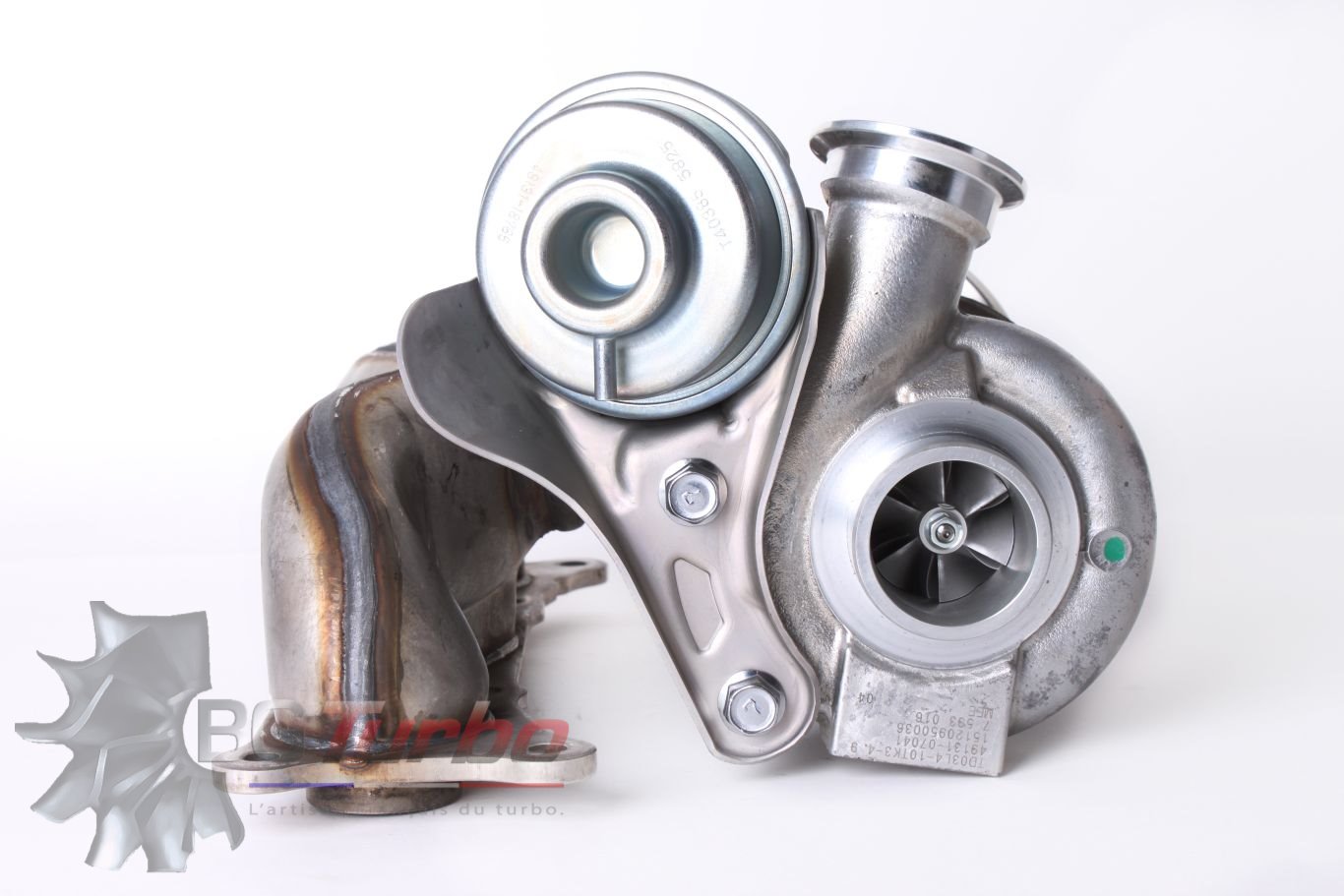

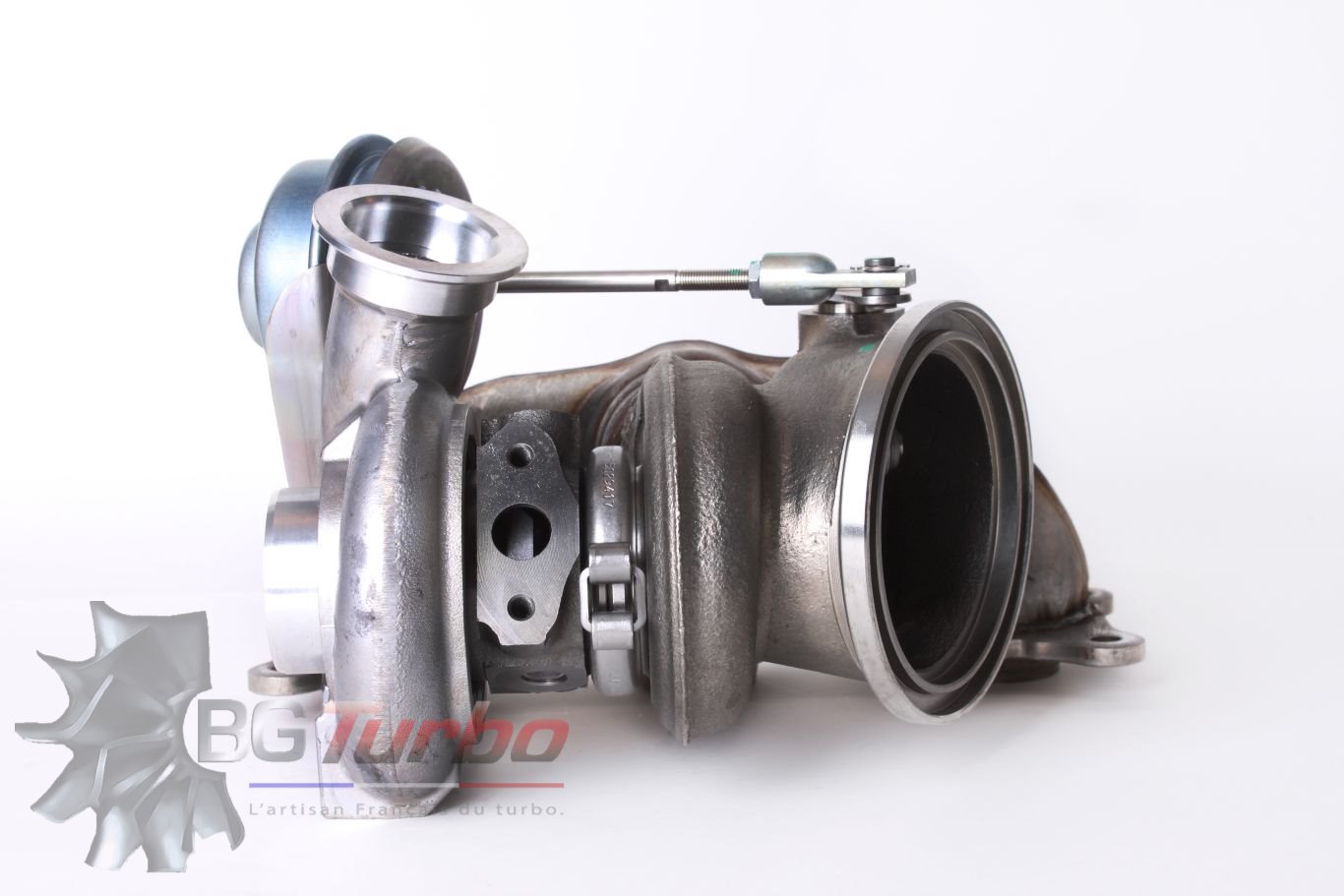

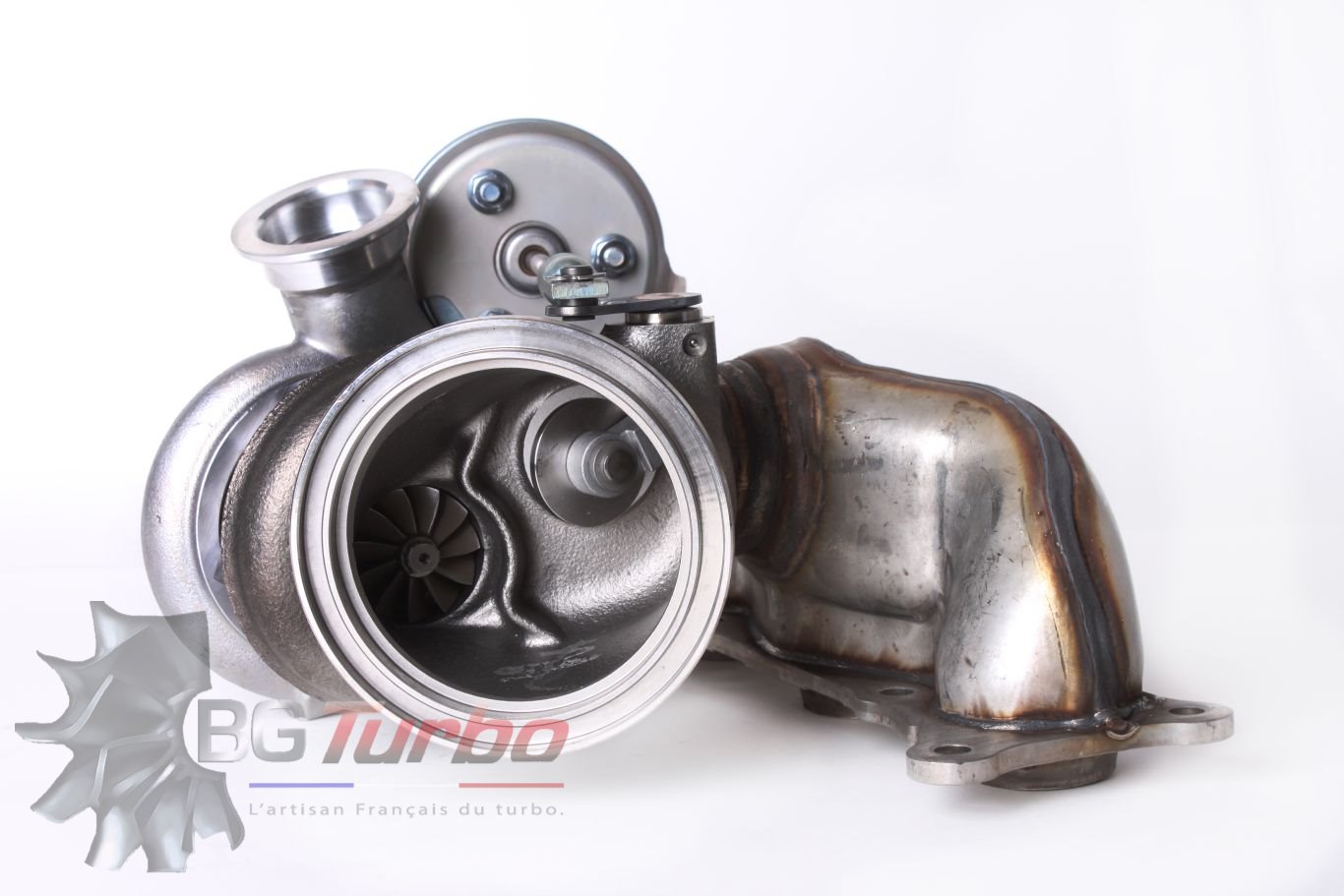

Un cas emblématique concerne les TURBO MITSUBISHI TD03 NEUF BMW SERIE 1 S3 COUPE 335 N54 B30 N55 3,0 L 306 340 CV CYL 1-3 référence 4913107161 et TURBO MITSUBISHI TD03 NEUF BMW SERIE 1 S3 COUPE 335 N54 B30 N55 3,0 L 306 340 CV CYL 4-6 référence 4913107171.

Sur le moteur BMW N54 biturbo, équipé de deux TD03, le jeu de wastegate est un problème bien connu. Les fortes températures et les cycles thermiques répétés entraînent une ovalisation du logement du clapet dans le carter échappement. Les symptômes typiques sont un bruit métallique à la décélération, des défauts de pression et une baisse de performances.

Sur le N55 mono turbo, le principe reste identique avec une wastegate interne intégrée. Bien que la conception évolue, le risque d’usure existe également, surtout sur les véhicules fortement sollicités.

Dans tous ces cas, lorsque le siège du clapet est ovalisé, la réparation durable est rarement possible. Le remplacement complet du turbo constitue généralement la solution la plus fiable pour restaurer une régulation stable de la pression de suralimentation et éviter une récidive du problème.

FAQ

Comment savoir si le bruit vient réellement du clapet de décharge ?
Un contrôle du jeu au niveau de l’axe, combiné à une vérification de la pression de suralimentation, permet de confirmer l’origine du problème. Un spécialiste pourra également contrôler l’actionneur pour éliminer toute autre cause.

Un jeu excessif peut-il provoquer une casse moteur ?
Indirectement oui. Une régulation incorrecte de la pression peut générer des contraintes mécaniques et thermiques anormales, contribuant à une usure prématurée du moteur et du turbo.

Faut-il remplacer tout le turbo si le clapet a du jeu ?
Lorsque le jeu est important et que le carter échappement est endommagé, le remplacement complet du turbo est souvent la solution la plus fiable pour éviter toute récidive.
